Фрезерный станок EM-1100B
- Мощность двигателя шпинделя — 15/18,5 кВт
- Точность позиционирования — 0,008 мм
- Скорость вращения шпинделя — 6 000 об/мин
- Размер рабочей поверхности — 1200×600 мм
- Размер станка (Д×Ш×В) — 2900×2400×3000 мм
Описание вертикального обрабатывающего центра EM-1100B
EM-1100B
Вертикальный обрабатывающий центр US Wheeler EM-1100B — фрезерный станок с ЧПУ нового поколения из серии EM, предназначенный для высоконагруженной обработки корпусных деталей, сложных 2D- и 3D-пресс-форм, а также многооперационных операций с большим съёмом материала в автомобильной, авиационной, военной и формообразующей отраслях. Рабочая зона с ходами 1100 × 600 × 600 мм и столом размером 1200 × 600 мм позволяет обрабатывать детали массой до 800 кг.
Ключевое отличие от модели EM-1100A — усиленный шпиндель с конусом BT50 и повышенной мощностью 15 / 18,5 кВт. Крутящий момент достигает 143 Н·м в номинальном режиме и 236 Н·м на пике, что обеспечивает устойчивую работу при интенсивном черновом фрезеровании твёрдых материалов. Точность перемещений сохраняется на уровне прецизионных подшипников класса P4, роликовых линейных направляющих и импортных шариковых винтов с преднатягом.
Станок комплектуется современной системой управления FANUC 0iMF PLUS с интуитивным интерфейсом iHMI, функциями диагностики и интеллектуального сервопривода. Дисковый магазин на 24 инструмента (BT50) рассчитан на инструменты массой до 15 кг и диаметром до Ø105 мм (в полном магазине). Возможность установки 4/5-осевой роторной таблицы и роботизированных комплексов позволяет интегрировать оборудование в автоматизированные линии Industry 4.0.
Ключевое отличие от модели EM-1100A — усиленный шпиндель с конусом BT50 и повышенной мощностью 15 / 18,5 кВт. Крутящий момент достигает 143 Н·м в номинальном режиме и 236 Н·м на пике, что обеспечивает устойчивую работу при интенсивном черновом фрезеровании твёрдых материалов. Точность перемещений сохраняется на уровне прецизионных подшипников класса P4, роликовых линейных направляющих и импортных шариковых винтов с преднатягом.
Станок комплектуется современной системой управления FANUC 0iMF PLUS с интуитивным интерфейсом iHMI, функциями диагностики и интеллектуального сервопривода. Дисковый магазин на 24 инструмента (BT50) рассчитан на инструменты массой до 15 кг и диаметром до Ø105 мм (в полном магазине). Возможность установки 4/5-осевой роторной таблицы и роботизированных комплексов позволяет интегрировать оборудование в автоматизированные линии Industry 4.0.
Ознакомиться с полными характеристиками и комплектаций станков серии EM.
Технические характеристики вертикального обрабатывающего центра EM-1100B
EM-1100B
| Параметр | Значение |
|---|---|
| Обрабатываемый диапазон | |
| X / Y / Z | 1100 / 600 / 600 мм |
| Расстояние от носика шпинделя до стола | 120–720 мм |
| Стол | |
| Размер | 1200 × 600 мм |
| Макс. нагрузка | 800 кг |
| T-пазы (кол-во × размер) | 5 × 18H7 (шаг 100 мм) |
| Шпиндель | |
| Скорость вращения | 50–6000 об/мин |
| Мощность | 15 / 18,5 кВт |
| Крутящий момент (ном. / макс.) | 143 / 236 Н·м |
| Конус | BT50 |
| Сервопривод | |
| Быстрое перемещение X / Y / Z | 36 / 36 / 20 м/мин |
| ШВП (диаметр / шаг) | Ø40 / 12 мм |
| ATC — автоматическая смена инструмента | |
| Ёмкость магазина | 24 |
| Время смены инструмента | 4,5 / 7,0 с |
| Макс. диаметр инструмента (полный / без соседей) | Ø105 / Ø200 мм |
| Макс. длина инструмента | 300 мм |
| Макс. масса инструмента | 15 кг |
| Общие | |
| Габариты (Д × Ш × В) | 2900 × 2400 × 3000 мм |
| Масса | 6900 кг |
| Потребляемая мощность | 30 кВА |
| Система ЧПУ | FANUC 0iMF PLUS |
КОМЛЕКТАЦИЯ вертикального обрабатывающего центра EM-1100B
EM-1100B
Комплектация EM-1100B стандартна для серии EM. Станок поставляется в однодверной конфигурации (как EM-1100A, EM-600A, EM-855A, EM-855Z).
Стандартная комплектация
- Система управления FANUC 0iMF PLUS
- Бак для охлаждающей жидкости
- Устройство автоматической смазки
- Защитный экран
- Устройство продувки шпинделя
- Автоматическая смена инструмента (ATC)
- Трансформатор
- Теплообменник электрошкафа
- Ручной пульсатор (MPG)
- Рабочее освещение
- Трёхцветный сигнальный маячок
- LCD-дисплей
- Пневмоаппаратура
- Пневмопистолет
Дополнительная комплектация
- Масляный охладитель шпинделя
- СОЖ через шпиндель
- Маслобак (сепаратор)
- Поворотный стол с ЧПУ (4-я / 5-я ось)
- Система автоматического измерения длины инструмента
- Редуктор ZF
- Водяной пистолет
- Цепной конвейер удаления стружки
Полная несущая форма Компактная конструкция
Прочная конструкция и крепление к полу гарантируют точность и геометрическую стабильность.
Конструкция седла прочна, чтобы выдерживать большую
нагрузку во время обработки, она не будет трястись или деформироваться при высокоскоростном перемещении.
Конструкция седла прочна, чтобы выдерживать большую
нагрузку во время обработки, она не будет трястись или деформироваться при высокоскоростном перемещении.
Магазин инструментов
Используется режим смены инструмента с двумя рычагами,
стандартный с 24 инструментами и дополнительный с 32 инструментами.
Многоступенчатая регулировка скорости уменьшает
воздействие на механизм при высокоскоростной смене инструмента.
стандартный с 24 инструментами и дополнительный с 32 инструментами.
Многоступенчатая регулировка скорости уменьшает
воздействие на механизм при высокоскоростной смене инструмента.
Магазин инструментов
Шпиндель: до 20000 об/мин
Прямой, высокая точность, высокая жесткость
Особенности:
Обеспечивает высокую точность обработки и высокое качество жесткой нарезки резьбы.
Прямой, высокая точность, высокая жесткость
Особенности:
- низкие потери мощности
- низкая вибрация
- низкий уровень шума
- низкое повышение температуры
Обеспечивает высокую точность обработки и высокое качество жесткой нарезки резьбы.
Система управления
Стандартная конфигурация:
Дополнительная конфигурация:
- Стандартная система управления US WHEELER - FANUC
Дополнительная конфигурация:
- Контроллер Mitsubishi, Siemens или GSK
Технические характеристики
Габариты и вес станков

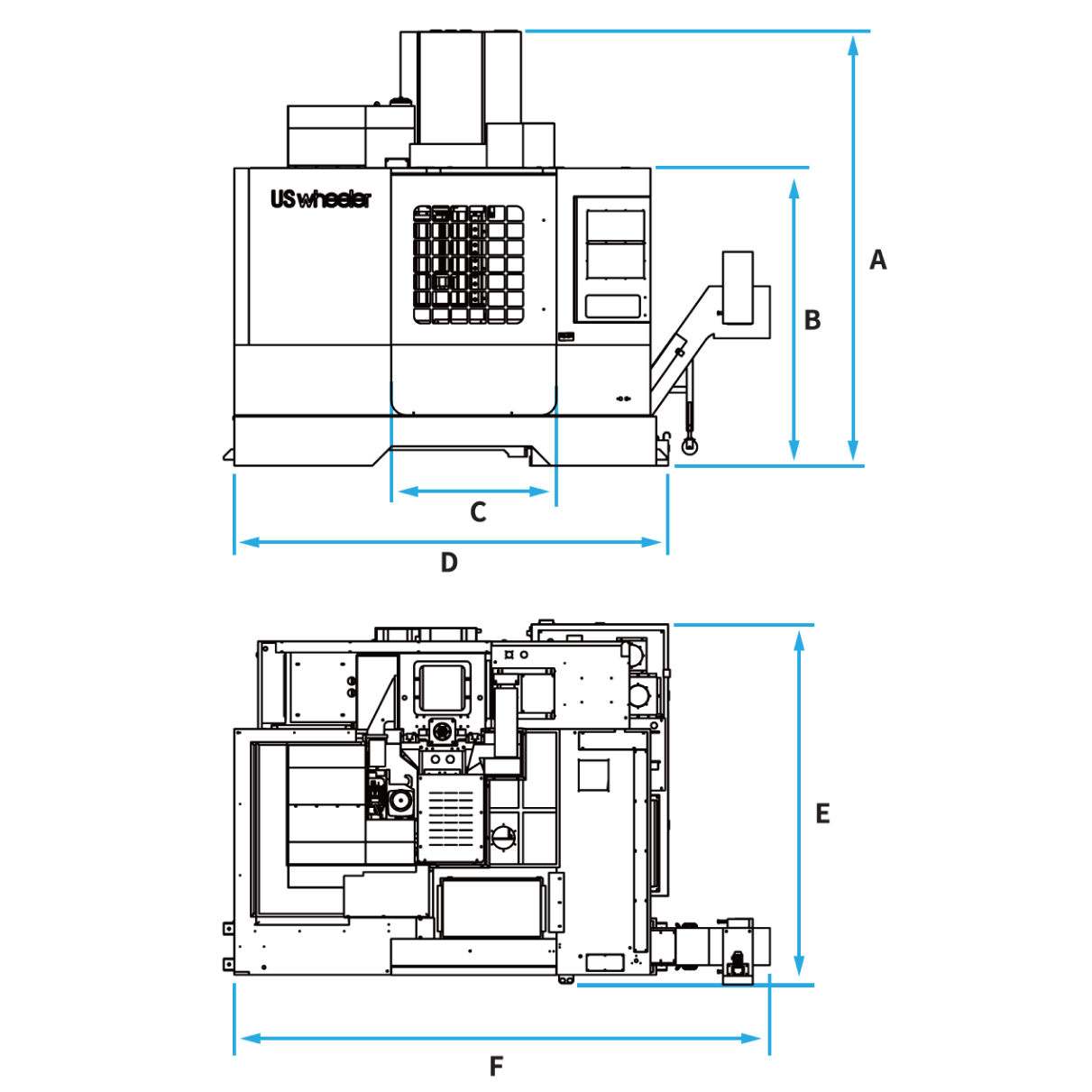

Все ключевые размеры обозначены на чертеже буквами A–F. Найдите нужную модель в таблице, чтобы сопоставить каждое обозначение с точным числовым значением.
Схема с обозначением параметров
Размеры указаны в миллиметрах. Все параметры уже подписаны на самом чертеже
AВысота (общая)
BВысота до оси
CШирина основания
DШирина (вид сбоку)
EГлубина (вид сверху)
FДлина (вид сверху)
Сравнение моделей
| Модель | A, мм | B, мм | C, мм | D, мм | E, мм | F, мм | Вес, кг |
|---|---|---|---|---|---|---|---|
| EM-600A | 2 850 | 1 900 | 590 | 2 050 | 2 280 | 2 950 | 3 700 |
| EM-855A | 3 000 | 1 980 | 860 | 2 600 | 2 310 | 3 550 | 5 400 |
| EM-855Z | 3 000 | 2 000 | 860 | 2 600 | 2 310 | 3 550 | 5 500 |
| EM-1100A | 2 950 | 2 162 | 1 111 | 2 980 | 2 450 | 3 674 | 6 500 |
* Значения приведены для справки. Фактические характеристики могут отличаться в зависимости от комплектации и выбранной конфигурации оборудования.
Сравнение моделей серии EM
Выберите подходящий вариант
| Модель | Ходы X / Y / Z, мм | Стол, мм | Масса, кг | Конус | Мощность, кВт | Шпиндель, об/мин |
|---|---|---|---|---|---|---|
| BT40 — стандартная обработка | ||||||
| EM-600A | 600 / 400 / 450 | 700 × 420 | 3 700 | BT40 | 7,5 / 15 | 50–8 000 |
| EM-855A | 800 / 550 / 550 | 1000 × 550 | 5 400 | BT40 | 11 / 18,5 | 50–8 000 |
| EM-855Z | 800 / 550 / 550 | 1000 × 550 | 5 500 | BT40 | 11 / 18,5 | 50–8 000 |
| EM-900-2S | 900 / 550 / 550 | 1100 × 550 | 7 200 | BT40 | 11 / 18,5 | 50–8 000 |
| EM-1100A | 1100 / 600 / 600 | 1200 × 600 | 6 500 | BT40 | 11 / 18,5 | 50–8 000 |
| BT50 — тяжёлая обработка | ||||||
| EM-1100B | 1100 / 600 / 600 | 1200 × 600 | 6 900 | BT50 | 15 / 18,5 | 50–6 000 |
| EM-1165Z | 1100 / 650 / 750 | 1200 × 650 | 7 200 | BT50 | 15 / 18,5 | 50–6 000 |
| Крупногабаритные | ||||||
| EM-1300A | 1300 / 700 / 700 | 1400 × 700 | 7 800 | BT40 | 11 / 18,5 | 50–8 000 |
| EM-1300B | 1300 / 700 / 700 | 1400 × 700 | 8 000 | BT50 | 15 / 18,5 | 50–6 000 |
| EM-1500Z | 1500 / 800 / 700 | 1600 × 800 | 11 400 | BT50 | 15 / 18,5 | 50–6 000 |
| EM-1570 | 1500 / 700 / 700 | 1600 × 700 | 9 000 | BT40 | 11 / 18,5 | 50–8 000 |
| EM-1600Z | 1600 / 800 / 800 | 1700 × 800 | 14 500 | BT50 | 15 / 18,5 | 50–6 000 |
| EM-1800A | 1800 / 900 / 1000 | 2000 × 900 | 12 500 | BT40 | 11 / 18,5 | 50–8 000 |
Если задачи не требуют конуса BT50, рекомендуем рассмотреть модель EM-1100A — тот же ход 1100×600×600 мм, но с конусом BT40, большей скоростью шпинделя (до 8000 об/мин) и меньшей массой (6500 кг). Для обработки высоких деталей с увеличенным ходом по Z доступна EM-1165Z (1100×650×750 мм, BT50). Для увеличенных ходов по X и Y рекомендуем EM-1300B (1300×700×700 мм, BT50).
Присылайте ваши вопросы на эл. почту
FAQ
Гарантийный срок составляет 12 месяцев с момента ввода оборудования в эксплуатацию (пусконаладки). В гарантию входят заводские дефекты механических и электронных узлов, за исключением расходных материалов и быстроизнашиваемых деталей.
Да, базовая наладка, пробный пуск и обучение оператора входят в стоимость поставки и проводятся на территории заказчика.
Станок EM-1100B может быть дооснащён опциональной 4- или 5-осевой роторной таблицей. Это расширяет технологические возможности и позволяет обрабатывать многоугловые детали, цилиндрические шестерни и кулачки за одну установку, сокращая общее время обработки.
Обе модели имеют одинаковые ходы X/Y/Z (1100/600/600 мм), размер стола (1200 × 600 мм) и однодверную конфигурацию. Основное отличие — в конусе шпинделя и мощности: EM-1100B — BT50, мощность 15/18,5 кВт, крутящий момент 143/236 Н·м, масса 6900 кг, быстрый ход Z=20 м/мин. EM-1100A — BT40, мощность 11/18,5 кВт, момент 52,5/118 Н·м, масса 6500 кг, быстрый ход 36/36/36 м/мин. EM-1100B предназначен для тяжёлой черновой обработки, EM-1100A — для универсальных задач.
Срок поставки составляет от 2 до 6 месяцев в зависимости от наличия на складе, текущей загрузки производства, комплектации станка (стандартная или с опциями) и сроков прохождения таможенного оформления. Точные сроки фиксируются в коммерческом предложении на момент заказа.
